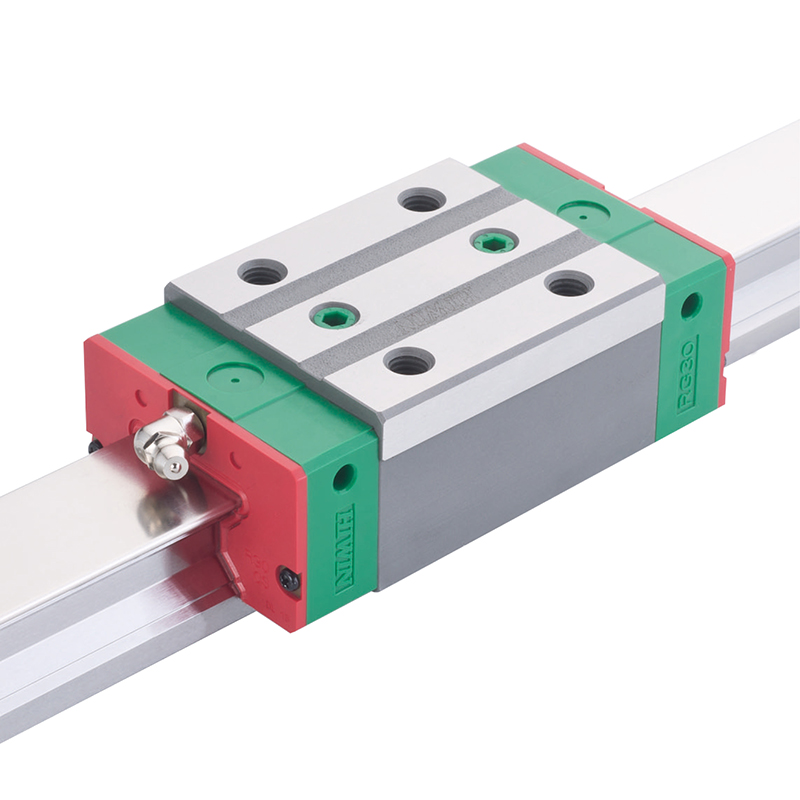

CRG系列覆盖带滚柱型直线导轨

产品规格说明

CRG系列分为非互换性及互换性型两种直线导轨，两者规格尺寸相同，主要差异点在于互换性型之滑块、导轨可单独互换使用，较便利，但其组合精度无法达到非互换性型之超精密级以上的精度，不过由于HIWIN互换性型之组合精度目前已达到一定的水准，对不需配对安装直线导轨的客户而言，是一项便利的选择。直线导轨的产品规格型号主要标明直线导轨尺寸、型式、精度等级、预压等规格要求，以利订货时双方对产品的确认。

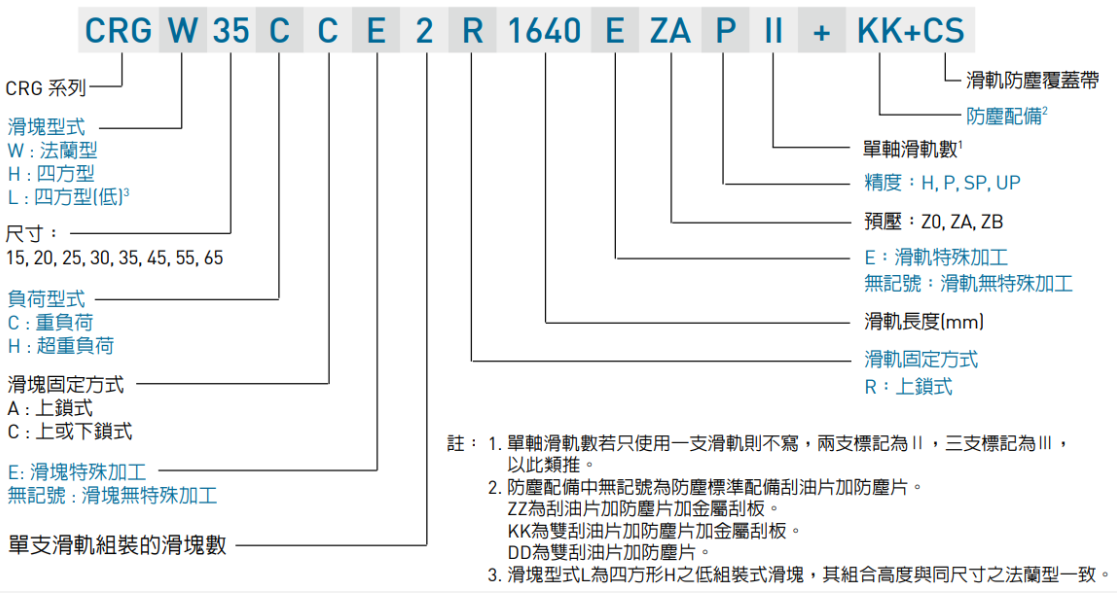

(1) 非互换性直线导轨产品型号

(2) 互换性直线导轨产品型号

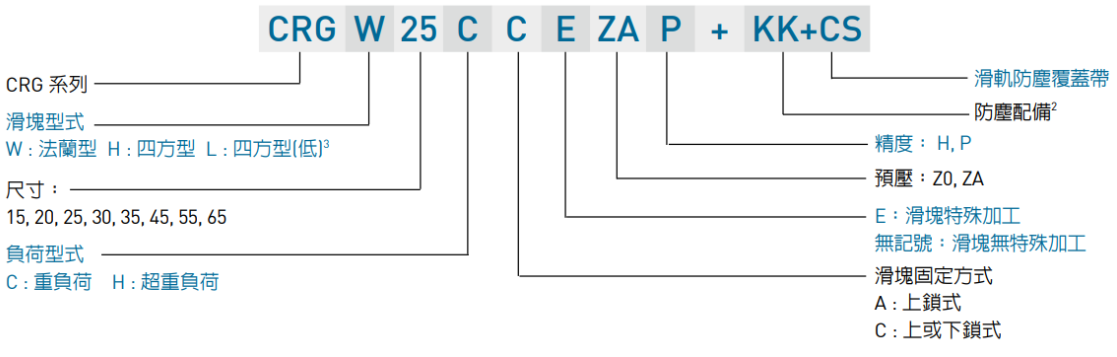

互换型滑块产品型号

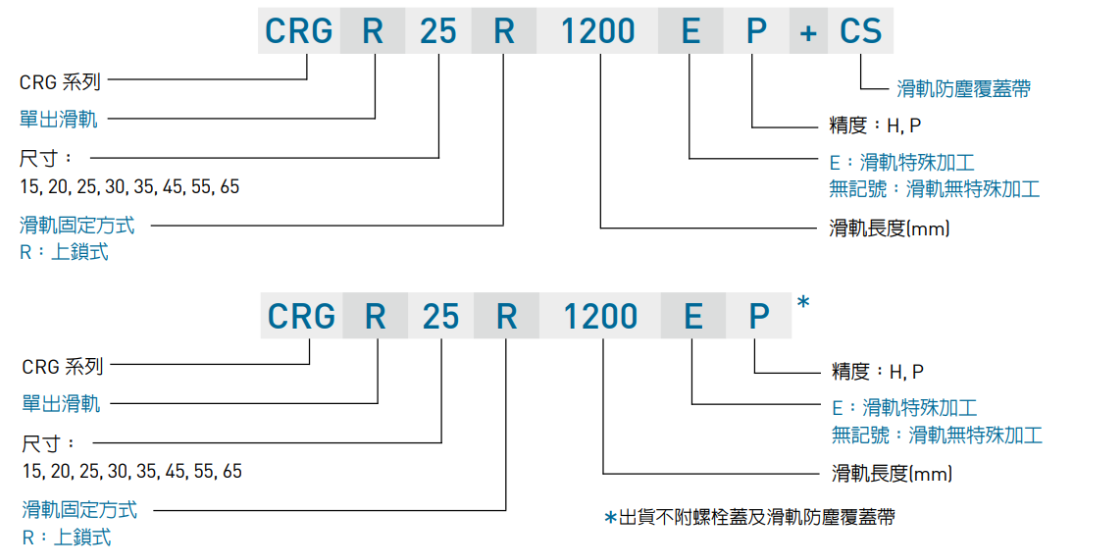

互换型导轨产品型号

CRGH-CA / CRGH-HA

HIWIN Linear Guideway CRGH-CA / CRGH-HA Dimensions

型号	组件尺寸(mm)			滑块尺寸(mm)													导轨尺寸(mm)								导轨的固定螺栓尺寸	基本动额定负荷	基本静额定负荷	容许静力矩			重量
型号	H	H₁	N	W	B	B₁	C	L₁	L	K₁	K₂	G	Mxl	T	H₂	H₃	W_R	H_R	H_C	D	h	d	P	E	(mm)	C(kN)	C₀(kN)	M_R(kN-m)	M_P(kN-m)	M_Y(kN-m)	滑块(kg)	导轨(kg/m)
CRGH15CA	28	4	9.5	34	26	4	26	45	68	13.4	4.7	5.3	M4 x 8	6	7.6	10.1	15	16.5	16.7	7.5	5.7	4.5	30	20	M4 x16	11.3	24	0.311	0.173	0.173	0.2	1.8
CRGH20CA	34	5	12	44	32	6	36	57.5	86	15.8	6	5.3	M5 x 8	8	8.3	8.3	20	21	21.2	9.5	8.5	6	30	20	M5 x20	21.3	46.7	0.647	0.46	0.46	0.4	2.76
CRGH20HA	34	5	12	44	32	6	50	77.5	106	18.8	6	5.3	M5 x 8	8	8.3	8.3	20	21	21.2	9.5	8.5	6	30	20	M5 x20	26.9	63	0.872	0.837	0.837	0.53	2.76
CRGH25CA	40	5.5	12.5	48	35	6.5	35	64.5	97.9	20.75	7.25	12	M6 x 8	9.5	10.2	10	23	23.6	23.8	11	9	7	30	20	M6 x20	27.7	57.1	0.758	0.605	0.605	0.61	3.08
CRGH25HA	40	5.5	12.5	48	35	6.5	50	81	114.4	21.5	7.25	12	M6 x 8	9.5	10.2	10	23	23.6	23.8	11	9	7	30	20	M6 x20	33.9	73.4	0.975	0.991	0.991	0.75	3.08
CRGH30CA	45	6	16	60	40	10	40	71	109.8	23.5	8	12	M8 x10	9.5	9.5	10.3	28	28	28.2	14	12	9	40	20	M8 x25	39.1	82.1	1.445	1.06	1.06	0.9	4.41
CRGH30HA	45	6	16	60	40	10	60	93	131.8	24.5	8	12	M8 x10	9.5	9.5	10.3	28	28	28.2	14	12	9	40	20	M8 x25	48.1	105	1.846	1.712	1.712	1.16	4.41
CRGH35CA	55	6.5	18	70	50	10	50	79	124	22.5	10	12	M8 x12	12	16	19.6	34	30.2	30.4	14	12	9	40	20	M8 x25	57.9	105.2	2.17	1.44	1.44	1.57	6.06
CRGH35HA	55	6.5	18	70	50	10	72	106.5	151.5	25.25	10	12	M8 x12	12	16	19.6	34	30.2	30.4	14	12	9	40	20	M8 x25	73.1	142	2.93	2.6	2.6	2.06	6.06
CRGH45CA	70	8	20.5	86	60	13	60	106	153.2	31	10	12.9	M10x17	16	20	24	45	38	38.2	20	17	14	52.5	22.5	M12 x35	92.6	178.8	4.52	3.05	3.05	3.18	9.97
CRGH45HA	70	8	20.5	86	60	13	80	139.8	187	37.9	10	12.9	M10x17	16	20	24	45	38	38.2	20	17	14	52.5	22.5	M12 x35	116	230.9	6.33	5.47	5.47	4.13	9.97
CRGH55CA	80	10	23.5	100	75	12.5	75	125.5	183.7	37.75	12.5	12.9	M12x18	17.5	22	27.5	53	44	44.2	23	20	16	60	30	M14 x45	130.5	252	8.01	5.4	5.4	4.89	13.98
CRGH55HA	80	10	23.5	100	75	12.5	95	173.8	232	51.9	12.5	12.9	M12x18	17.5	22	27.5	53	44	44.2	23	20	16	60	30	M14 x45	167.8	348	11.15	10.25	10.25	6.68	13.98
CRGH65CA	90	12	31.5	126	76	25	70	160	232	60.8	15.8	12.9	M16 x20	25	15	15	63	53	53.2	26	22	18	75	35	M16x50	213	411.6	16.2	11.59	11.59	8.89	20.22
CRGH65HA	90	12	31.5	126	76	25	120	223	295	67.3	15.8	12.9	M16 x20	25	15	15	63	53	53.2	26	22	18	75	35	M16x50	275.3	572.7	22.55	22.17	22.17	12.13	20.22

CRGL-CA / CRGL-HA

HIWIN Linear Guideway CRGL-CA / CRGL-HA Dimensions

型号	组件尺寸(mm)			滑块尺寸(mm)													导轨尺寸(mm)							导轨的固定螺栓尺寸	基本动额定负荷	基本静额定负荷	容许静力矩			重量
型号	H	H₁	N	W	B	B₁	C	L₁	L	K₁	K₂	G	M	T	H₂	H₃	W_R	H_R	D	h	d	P	E	(mm)	C(kN)	C₀(kN)	M_R(kN-m)	M_P(kN-m)	M_Y(kN-m)	滑块(kg)	导轨(kg/m)
CRGL15CA	24	4	9.5	34	26	4	26	45	68	13.4	4.7	5.3	M4x5.5	6	3.6	6.1	15	16.5	7.5	5.7	4.5	30	20	M4x16	11.3	24	0.311	0.173	0.173	0.15	1.8
CRGL20CA	30	5	12	44	32	6	36	57.5	86	15.8	6	5.3	M5x6	8	4.3	4.3	20	21	9.5	8.5	6	30	20	M5x20	21.3	46.7	0.647	0.46	0.46	0.32	2.76
CRGL20HA	30	5	12	44	32	6	50	77.5	106	18.8	6	5.3	M5x6	8	4.3	4.3	20	21	9.5	8.5	6	30	20	M5x20	26.9	63	0.872	0.837	0.837	0.42	2.76
CRGL25CA	36	5.5	12.5	48	35	6.5	35	64.5	97.9	20.75	7.25	12	M6x8	9.5	6.2	6	23	23.6	11	9	7	30	20	M6x20	27.7	57.1	0.758	0.605	0.605	0.51	3.08
CRGL25HA	36	5.5	12.5	48	35	6.5	50	81	114.4	21.5	7.25	12	M6x8	9.5	6.2	6	23	23.6	11	9	7	30	20	M6x20	33.9	73.4	0.975	0.991	0.991	0.63	3.08
CRGL30CA	42	6	16	60	40	10	40	71	109.8	23.5	8	12	M8x10	9.5	6.5	7.3	28	28	14	12	9	40	20	M8x25	39.1	82.1	1.445	1.06	1.06	0.8	4.41
CRGL30HA	42	6	16	60	40	10	60	93	131.8	24.5	8	12	M8x10	9.5	6.5	7.3	28	28	14	12	9	40	20	M8x25	48.1	105	1.846	1.712	1.712	1.03	4.41
CRGL35CA	48	6.5	18	70	50	10	50	79	124	22.5	10	12	M8x12	12	9	12.6	34	30.2	14	12	9	40	20	M8x25	57.9	105.2	2.17	1.44	1.44	1.27	6.06
CRGL35HA	48	6.5	18	70	50	10	72	106.5	151.5	25.25	10	12	M8x12	12	9	12.6	34	30.2	14	12	9	40	20	M8x25	73.1	142	2.93	2.6	2.6	1.65	6.06
CRGL45CA	60	8	20.5	86	60	13	60	106	153.2	31	10	12.9	M10x17	16	10	14	45	38	20	17	14	52.5	22.5	M12x35	92.6	178.8	4.52	3.05	3.05	2.47	9.97
CRGL45HA	60	8	20.5	86	60	13	80	139.8	187	37.9	10	12.9	M10x17	16	10	14	45	38	20	17	14	52.5	22.5	M12x35	116	230.9	6.33	5.47	5.47	3.2	9.97
CRGL55CA	70	10	23.5	100	75	12.5	75	125.5	183.7	37.75	12.5	12.9	M12x18	17.5	12	17.5	53	44	23	20	16	60	30	M14x45	130.5	252	8.01	5.4	5.4	3.91	13.98
CRGL55HA	70	10	23.5	100	75	12.5	95	173.8	232	51.9	12.5	12.9	M12x18	17.5	12	17.5	53	44	23	20	16	60	30	M14x45	167.8	348	11.15	10.25	10.25	5.32	13.98

CRGW-CC / CRGW-HC

HIWIN Linear Guideway CRGW-CC / CRGW-HC Dimensions

型号	组件尺寸(mm)			滑块尺寸(mm)															导轨尺寸(mm)							导轨的固定螺栓尺寸	基本动额定负荷	基本静额定负荷	容许静力矩			重量
型号	H	H₁	N	W	B	B₁	C₁	C	L₁	L	K₁	K₂	G	M	T	T₁	H₂	H₃	W_R	H_R	D	h	d	P	E	(mm)	C(kN)	C₀(kN)	M_R(kN-m)	M_P(kN-m)	M_Y(kN-m)	滑块(kg)	导轨(kg/m)
CRGW15CC	24	4	16	47	38	4.5	26	30	45	68	11.4	4.7	5.3	M5	6	6.95	3.6	6.1	15	16.5	7.5	5.7	4.5	30	20	M4x16	11.3	24	0.311	0.173	0.173	0.22	1.8
CRGW20CC	30	5	21.5	63	53	5	35	40	57.5	86	13.8	6	5.3	M6	8	10	4.3	4.3	20	21	9.5	8.5	6	30	20	M5x20	21.3	46.7	0.647	0.46	0.46	0.47	2.76
CRGW20HC	30	5	21.5	63	53	5	35	40	77.5	106	23.8	6	5.3	M6	8	10	4.3	4.3	20	21	9.5	8.5	6	30	20	M5x20	26.9	63	0.872	0.837	0.837	0.63	2.76
CRGW25CC	36	5.5	23.5	70	57	6.5	40	45	64.5	97.9	15.75	7.25	12	M8	9.5	10	6.2	6	23	23.6	11	9	7	30	20	M6x20	27.7	57.1	0.758	0.605	0.605	0.72	3.08
CRGW25HC	36	5.5	23.5	70	57	6.5	40	45	81	114.4	24	7.25	12	M8	9.5	10	6.2	6	23	23.6	11	9	7	30	20	M6x20	33.9	73.4	0.975	0.991	0.991	0.91	3.08
CRGW30CC	42	6	31	90	72	9	44	52	71	109.8	17.5	8	12	M10	9.5	10	6.5	7.3	28	28	14	12	9	40	20	M8x25	39.1	82.1	1.445	1.06	1.06	1.16	4.41
CRGW30HC	42	6	31	90	72	9	44	52	93	131.8	28.5	8	12	M10	9.5	10	6.5	7.3	28	28	14	12	9	40	20	M8x25	48.1	105	1.846	1.712	1.712	1.52	4.41
CRGW35CC	48	6.5	33	100	82	9	52	62	79	124	16.5	10	12	M10	12	13	9	12.6	34	30.2	14	12	9	40	20	M8x25	57.9	105.2	2.17	1.44	1.44	1.75	6.06
CRGW35HC	48	6.5	33	100	82	9	52	62	106.5	151.5	30.25	10	12	M10	12	13	9	12.6	34	30.2	14	12	9	40	20	M8x25	73.1	142	2.93	2.6	2.6	2.4	6.06
CRGW45CC	60	8	37.5	120	100	10	60	80	106	153.2	21	10	12.9	M12	14	15	10	14	45	38	20	17	14	52.5	22.5	M12x35	92.6	178.8	4.52	3.05	3.05	3.43	9.97
CRGW45HC	60	8	37.5	120	100	10	60	80	139.8	187	37.9	10	12.9	M12	14	15	10	14	45	38	20	17	14	52.5	22.5	M12x35	116	230.9	6.33	5.47	5.47	4.57	9.97
CRGW55CC	70	10	43.5	140	116	12	70	95	125.5	183.7	27.75	12.5	12.9	M14	16	17	12	17.5	53	44	23	20	16	60	30	M14x45	130.5	252	8.01	5.4	5.4	5.43	13.98
CRGW55HC	70	10	43.5	140	116	12	70	95	173.8	232	51.9	12.5	12.9	M14	16	17	12	17.5	53	44	23	20	16	60	30	M14x45	167.8	348	11.15	10.25	10.25	7.61	13.98
CRGW65CC	90	12	53.5	170	142	14	82	110	160	232	40.8	15.8	12.9	M16	22	23	15	15	63	53	26	22	18	75	35	M16x50	213	411.6	16.2	11.59	11.59	11.63	20.22
CRGW65HC	90	12	53.5	170	142	14	82	110	223	295	72.3	15.8	12.9	M16	22	23	15	15	63	53	26	22	18	75	35	M16x50	275.3	572.7	22.55	22.17	22.17	16.58	20.22
