QH 系列静音式重负荷型直线导轨

QH系列产品规格说明

QH系列分为非互换性及互换性两种直线导轨，两者规格尺寸相同，主要差异点在于互换性型之滑块、滑轨可单出互换使用，较便利，但其组合精度无法达到非互换型所拥有的超高精度等级。不过由于HIWIN在制造上有良好的尺寸控制及严格的质量要求，互换性型之组合精度已达到一定的水平，对不需配对安装直线导轨的客户而言，是一项很好的选择。QH系列与HG系列滑轨共享，客户无需为了选用静音式产品而重新设计安装尺寸，如此更加提升了QH系列的应用性与可互换性。

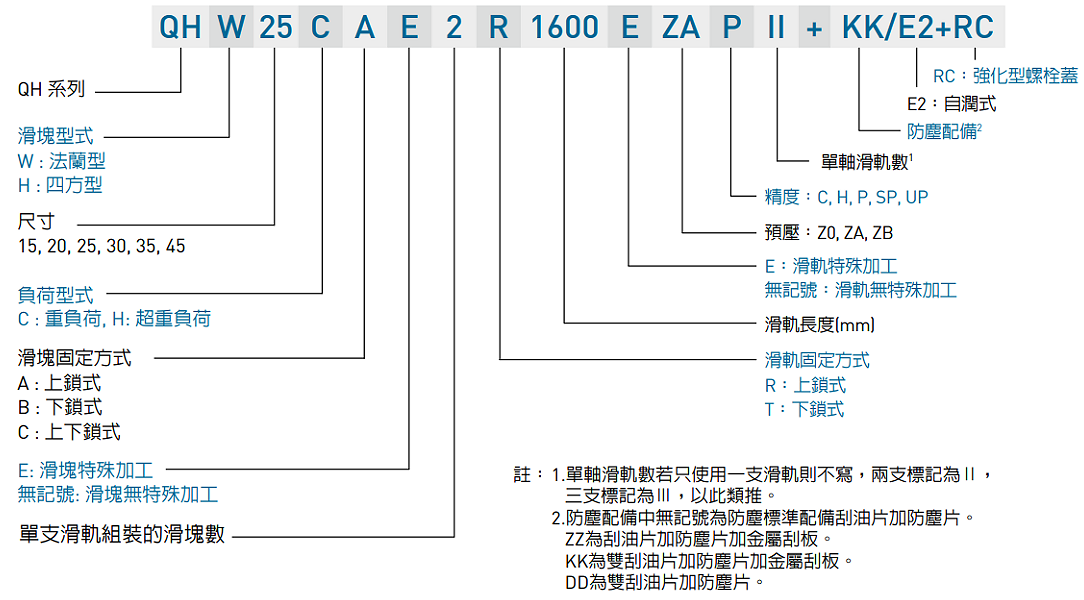

(1) 非互换性直线导轨产品型号

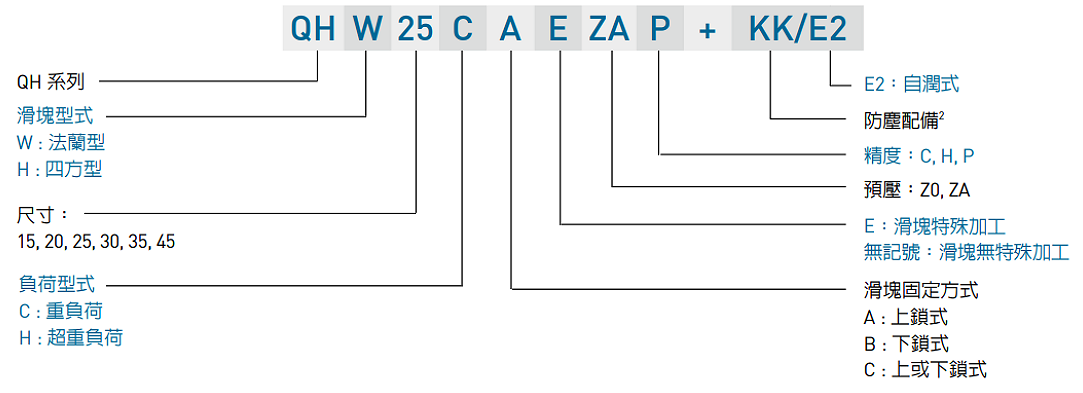

(2) 互换性直线导轨产品型号

互换型滑块产品型号

互换型滑轨产品型号(与HG系列共享)

QHH-CA / QHH-HA

HIWIN Linear Guideway QHH-CA / QHH-HA Dimensions

型号	组件尺寸(mm)			滑块尺寸(mm)													导轨尺寸(mm)							导轨的固定螺栓尺寸	基本动额定负荷	基本静额定负荷	容许静力矩			重量
型号	H	H₁	N	W	B	B₁	C	L₁	L	K₁	K₂	G	Mxl	T	H₂	H₃	W_R	H_R	D	h	d	P	E	(mm)	C(kN)	C₀(kN)	M_R(kN-m)	M_P(kN-m)	M_Y(kN-m)	滑块(kg)	导轨(kg/m)
QHH15CA	28	4	9.5	34	26	4	26	39.4	61.4	10	5	5.3	M4 x 5	6	7.95	8.2	15	15	7.5	5.3	4.5	60	20	M4x16	17.94	19.86	0.1	0.08	0.08	0.18	1.45
QHH20CA	30	4.6	12	44	32	6	36	50.5	76.7	11.75	6	12	M5 x 6	8	6	6	20	17.5	9.5	8.5	6	60	20	M5x16	30	33.86	0.26	0.19	0.19	0.29	2.21
QHH20HA	30	4.6	12	44	32	6	50	65.2	91.4	12.1	6	12	M5 x 6	8	6	6	20	17.5	9.5	8.5	6	60	20	M5x16	35.7	42.31	0.31	0.27	0.27	0.38	2.21
QHH25CA	40	5.5	12.5	48	35	6.5	35	58	83.4	15.7	6	12	M6 x8	8	10	9	23	22	11	9	7	60	20	M6x20	41.9	48.75	0.39	0.31	0.31	0.5	3.21
QHH25HA	40	5.5	12.5	48	35	6.5	50	78.6	104	18.5	6	12	M6 x8	8	10	9	23	22	11	9	7	60	20	M6x20	50.61	60.94	0.5	0.45	0.45	0.68	3.21
QHH30CA	45	6	16	60	40	10	40	70	97.4	19.5	6.25	12	M8x10	8.5	9.5	9	28	26	14	12	9	80	20	M8x25	58.26	66.34	0.6	0.5	0.5	0.87	4.47
QHH30HA	45	6	16	60	40	10	60	93	120.4	21.75	6.25	12	M8x10	8.5	9.5	9	28	26	14	12	9	80	20	M8x25	70.32	88.45	0.83	0.89	0.89	1.15	4.47
QHH35CA	55	7.5	18	70	50	10	50	80	113.6	19	7.5	12	M8x12	10.2	15.5	13.5	34	29	14	12	9	80	20	M8x25	78.89	86.66	1.07	0.76	0.76	1.44	6.3
QHH35HA	55	7.5	18	70	50	10	72	105.8	139.4	20.9	7.5	12	M8x12	10.2	15.5	13.5	34	29	14	12	9	80	20	M8x25	95.23	115.55	1.45	1.33	1.33	1.9	6.3
QHH45CA	70	9.2	20.5	86	60	13	60	97	139.4	23	10	12.9	M10x17	16	18.5	20	45	38	20	17	14	105	22.5	M12x35	119.4	135.42	1.83	1.38	1.38	2.72	10.41
QHH45HA	70	9.2	20.5	86	60	13	80	128.8	171.2	29.09	10	12.9	M10x17	16	18.5	20	45	38	20	17	14	105	22.5	M12x35	144.13	180.56	2.47	2.41	2.41	3.59	10.41

QHW-CA / QHW-HA

HIWIN Linear Guideway QHW-CA / QHW-HA Dimensions

型号	组件尺寸(mm)			滑块尺寸(mm)														导轨尺寸(mm)							导轨的固定螺栓尺寸	基本动额定负荷	基本静额定负荷	容许静力矩			重量
型号	H	H₁	N	W	B	B₁	C	L₁	L	K₁	K₂	G	M	T	T₁	H₂	H₃	W_R	H_R	D	h	d	P	E	(mm)	C(kN)	C₀(kN)	M_R(kN-m)	M_P(kN-m)	M_Y(kN-m)	滑块(kg)	导轨(kg/m)
QHW15CA	24	4	16	47	38	4.5	30	39.4	61.4	8	5	5.3	M5	6	8.9	3.95	4.2	15	15	7.5	5.3	4.5	60	20	M4x16	17.94	19.86	0.1	0.08	0.08	0.17	1.45
QHW20CA	30	4.6	21.5	63	53	5	40	50.5	76.7	9.75	6	12	M6	8	10	6	6	20	17.5	9.5	8.5	6	60	20	M5x16	30	33.86	0.26	0.19	0.19	0.4	2.21
QHW20HA	30	4.6	21.5	63	53	5	40	65.2	91.4	17.1	6	12	M6	8	10	6	6	20	17.5	9.5	8.5	6	60	20	M5x16	35.7	42.31	0.31	0.27	0.27	0.52	2.21
QHW25CA	36	5.5	23.5	70	57	6.5	45	58	83.4	10.7	6	12	M8	8	14	6	5	23	22	11	9	7	60	20	M6x20	41.9	48.75	0.39	0.31	0.31	0.59	3.21
QHW25HA	36	5.5	23.5	70	57	6.5	45	78.6	104	21	6	12	M8	8	14	6	5	23	22	11	9	7	60	20	M6x20	50.61	60.94	0.5	0.45	0.45	0.8	3.21
QHW30CA	42	6	31	90	72	9	52	70	97.4	13.5	6.25	12	M10	8.5	16	6.5	6	28	26	14	12	9	80	20	M8x25	58.26	66.34	0.6	0.5	0.5	1.09	4.47
QHW30HA	42	6	31	90	72	9	52	93	120.4	25.75	6.25	12	M10	8.5	16	6.5	6	28	26	14	12	9	80	20	M8x25	70.32	88.45	0.83	0.89	0.89	1.44	4.47
QHW35CA	48	7.5	33	100	82	9	62	80	113.6	13	7.5	12	M10	10.1	18	8.5	6.5	34	29	14	12	9	80	20	M8x25	78.89	86.66	1.07	0.76	0.76	1.56	6.3
QHW35HA	48	7.5	33	100	82	9	62	105.8	139.4	25.9	7.5	12	M10	10.1	18	8.5	6.5	34	29	14	12	9	80	20	M8x25	95.23	115.55	1.45	1.33	1.33	2.06	6.3
QHW45CA	60	9.2	37.5	120	100	10	80	97	139.4	13	10	12.9	M12	15.1	22	8.5	10	45	38	20	17	14	105	22.5	M12x35	119.4	135.42	1.83	1.38	1.38	2.79	10.41
QHW45HA	60	9.2	37.5	120	100	10	80	128.8	171.2	28.9	10	12.9	M12	15.1	22	8.5	10	45	38	20	17	14	105	22.2	M12x35	144.13	180.56	2.47	2.41	2.41	3.69	10.41

QHW-CB / QHW-HB

HIWIN Linear Guideway QHW-CB / QHW-HB Dimensions

型号	组件尺寸(mm)			滑块尺寸(mm)															导轨尺寸(mm)							导轨的固定螺栓尺寸	基本动额定负荷	基本静额定负荷	容许静力矩			重量
型号	H	H₁	N	W	B	B₁	C	L₁	L	K₁	K₂	G	M	T	T₁	T₂	H₂	H₃	W_R	H_R	D	h	d	P	E	(mm)	C(kN)	C₀(kN)	M_R(kN-m)	M_P(kN-m)	M_Y(kN-m)	滑块(kg)	导轨(kg/m)
QHW15CB	24	4	16	47	38	4.5	30	39.4	61.4	8	5	5.3	Ø4.5	6	8.9	6.95	3.95	4.2	15	15	7.5	5.3	4.5	60	20	M4x16	17.94	19.86	0.1	0.08	0.08	0.17	1.45
QHW20CB	30	4.6	21.5	63	53	5	40	50.5	76.7	9.75	6	12	Ø6	8	10	9.5	6	6	20	17.5	9.5	8.5	6	60	20	M5x16	30	33.86	0.26	0.19	0.19	0.4	2.21
QHW20HB	30	4.6	21.5	63	53	5	40	65.2	91.4	17.1	6	12	Ø6	8	10	9.5	6	6	20	17.5	9.5	8.5	6	60	20	M5x16	35.7	42.31	0.31	0.27	0.27	0.52	2.21
QHW25CB	36	5.5	23.5	70	57	6.5	45	58	83.4	10.7	6	12	Ø7	8	14	10	6	5	23	22	11	9	7	60	20	M6x20	41.9	48.75	0.39	0.31	0.31	0.59	3.21
QHW25HB	36	5.5	23.5	70	57	6.5	45	78.6	104	21	6	12	Ø7	8	14	10	6	5	23	22	11	9	7	60	20	M6x20	50.61	60.94	0.5	0.45	0.45	0.8	3.21
QHW30CB	42	6	31	90	72	9	52	70	97.4	13.5	6.25	12	Ø9	8.5	16	10	6.5	6	28	26	14	12	9	80	20	M8x25	58.26	66.34	0.6	0.5	0.5	1.09	4.47
QHW30HB	42	6	31	90	72	9	52	93	120.4	25.75	6.25	12	Ø9	8.5	16	10	6.5	6	28	26	14	12	9	80	20	M8x25	70.32	88.45	0.83	0.89	0.89	1.44	4.47
QHW35CB	48	7.5	33	100	82	9	62	80	113.6	13	7.5	12	Ø9	10.1	18	13	8.5	6.5	34	29	14	12	9	80	20	M8x25	78.89	86.66	1.07	0.76	0.76	1.56	6.3
QHW35HB	48	7.5	33	100	82	9	62	105.8	139.4	25.9	7.5	12	Ø9	10.1	18	13	8.5	6.5	34	29	14	12	9	80	20	M8x25	95.23	115.55	1.45	1.33	1.33	2.06	6.3
QHW45CB	60	9.2	37.5	120	100	10	80	97	139.4	13	10	12.9	Ø11	15.1	22	15	8.5	10	45	38	20	17	14	105	22.5	M12x35	119.4	135.42	1.83	1.38	1.38	2.79	10.41
QHW45HB	60	9.2	37.5	120	100	10	80	128.8	171.2	28.9	10	12.9	Ø11	15.1	22	15	8.5	10	45	38	20	17	14	105	22.5	M12x35	144.13	180.56	2.47	2.41	2.41	3.69	10.41

QHW-CC / QHW-HC

HIWIN Linear Guideway QHW-CC / QHW-HC Dimensions

型号	组件尺寸(mm)			滑块尺寸(mm)															导轨尺寸(mm)							导轨的固定螺栓尺寸	基本动额定负荷	基本静额定负荷	容许静力矩			重量
型号	H	H₁	N	W	B	B₁	C	L₁	L	K₁	K₂	G	M	T	T₁	T₂	H₂	H₃	W_R	H_R	D	h	d	P	E	(mm)	C(kN)	C₀(kN)	M_R(kN-m)	M_P(kN-m)	M_Y(kN-m)	滑块(kg)	导轨(kg/m)
QHW15CC	24	4	16	47	38	4.5	30	39.4	61.4	8	5	5.3	M5	6	8.9	6.95	3.95	4.2	15	15	7.5	5.3	4.5	60	20	M4x16	17.94	19.86	0.1	0.08	0.08	0.17	1.45
QHW20CC	30	4.6	21.5	63	53	5	40	50.5	76.7	9.75	6	12	M6	8	10	9.5	6	6	20	17.5	9.5	8.5	6	60	20	M5x16	30	33.86	0.26	0.19	0.19	0.4	2.21
QHW20HC	30	4.6	21.5	63	53	5	40	65.2	91.4	17.1	6	12	M6	8	10	9.5	6	6	20	17.5	9.5	8.5	6	60	20	M5x16	35.7	42.31	0.31	0.27	0.27	0.52	2.21
QHW25CC	36	5.5	23.5	70	57	6.5	45	58	83.4	10.7	6	12	M8	8	14	10	6	5	23	22	11	9	7	60	20	M6x20	41.9	48.75	0.39	0.31	0.31	0.59	3.21
QHW25HC	36	5.5	23.5	70	57	6.5	45	78.6	104	21	6	12	M8	8	14	10	6	5	23	22	11	9	7	60	20	M6x20	50.61	60.94	0.5	0.45	0.45	0.8	3.21
QHW30CC	42	6	31	90	72	9	52	70	97.4	13.5	6.25	12	M10	8.5	16	10	6.5	6	28	26	14	12	9	80	20	M8x25	58.26	66.34	0.6	0.5	0.5	1.09	4.47
QHW30HC	42	6	31	90	72	9	52	93	120.4	25.75	6.25	12	M10	8.5	16	10	6.5	6	28	26	14	12	9	80	20	M8x25	70.32	88.45	0.83	0.89	0.89	1.44	4.47
QHW35CC	48	7.5	33	100	82	9	62	80	113.6	13	7.5	12	M10	10.1	18	13	8.5	6.5	34	29	14	12	9	80	20	M8x25	78.89	86.66	1.07	0.76	0.76	1.56	6.3
QHW35HC	48	7.5	33	100	82	9	62	105.8	139.4	25.9	7.5	12	M10	10.1	18	13	8.5	6.5	34	29	14	12	9	80	20	M8x25	95.23	115.55	1.45	1.33	1.33	2.06	6.3
QHW45CC	60	9.2	37.5	120	100	10	80	97	139.4	13	10	12.9	M12	15.1	22	15	8.5	10	45	38	20	17	14	105	22.5	M12x35	119.4	135.42	1.83	1.38	1.38	2.79	10.41
QHW45HC	60	9.2	37.5	120	100	10	80	128.8	171.2	28.9	10	12.9	M12	15.1	22	15	8.5	10	45	38	20	17	14	105	22.5
