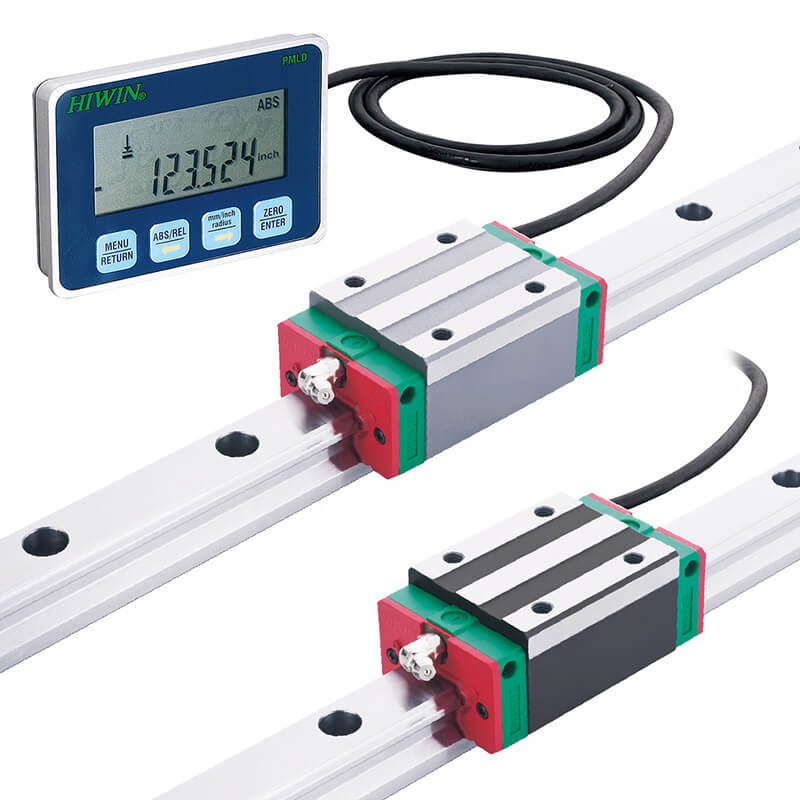

PG 系列精密定位直线导轨

产品规格说明

QW系列分为非互换性及互换性型两种直线导轨，两者规格尺寸相同，主要差异点在于互换性型之滑块、滑轨可单独互换使用，较便利，但其组合精度无法达到非互换性型之超精密级以上的精度，不过由于HIWIN互换性型之组合精度目前已达到一定的水平，对不需配对安装直线导轨的客户而言，是一项便利的选择。直线导轨的产品规格型号主要标明直线导轨尺寸、型式、精度等级、预压等规格要求，以利订货时双方对产品的确认。QW系列与WE系列滑轨共享，客户无需为了选用静音式产品而重新设计安装尺寸，如此更加提升了QW系列的应用性与可互换性。

(1) 非互换性直线导轨产品型号

(2) 互换性直线导轨产品型号

互换型滑块产品型号

互换型滑轨产品型号

PGHH-CA / PGHH-HA

HIWIN Linear Guideway PGHH-CA / PGHH-HA Dimensions

型号	组件尺寸(mm)			滑块尺寸(mm)																导轨尺寸(mm)					基本动额定负荷	基本静额定负荷	重量
型号	H	H₁	N	W	W₁	B	B₁	C	L	L₁	L₂	G	G₁	D₁	K	K₁	K₂	Mxl	T	W_R	H_R	M1xl1	P	E	C(kN)	C₀(kN)	滑块(kg)	导轨(kg/m)
PGHH20CA	30	4.6	12	44	52	32	6	36	90.5	50.5	25	12	6	5	6	6	10	M5x6	8	20	17.5	M6x10	60	20	27.1	36.68	0.38	2.05
PGHH20HA	30	4.6	12	44	52	32	6	50	105.2	65.2	25	12	6	5	6	6	10	M5x6	8	20	17.5	M6x10	60	20	32.7	47.96	0.39	2.05
PGHH25CA	40	5.5	12.5	48	55.4	35	6.5	35	95	58	22.5	12	6	5	10	9	14	M6x8	8	23	22	M6x12	60	20	34.9	52.82	0.51	3.05
PGHH25HA	40	5.5	12.5	48	55.4	35	6.5	50	116	78.6	22.5	12	6	5	10	9	14	M6x8	8	23	22	M6x12	60	20	42.2	69.07	0.69	3.05
PGHH30CA	45	6	16	60	67	40	10	40	110	70	23	12	6	5	9.5	13.8	19	M8x10	8.5	28	26	M8x15	80	20	48.5	71.87	0.88	4.31
PGHH30HA	45	6	16	60	67	40	10	60	133	93	23	12	6	5	9.5	13.8	19	M8x10	8.5	28	26	M8x15	80	20	58.6	93.99	1.16	4.31
PGHH35CA	55	7.5	18	70	77	50	10	50	123	80	23.4	12	7	5	16	19.6	23.5	M8x12	10.2	34	29	M8x17	80	20	64.6	93.88	1.45	6.14
PGHH35HA	55	7.5	18	70	77	50	10	72	148.8	105.8	23.4	12	7	5	16	19.6	23.5	M8x12	10.2	34	29	M8x17	80	20	77.9	122.77	1.92	6.14
PGHH45CA	70	9.5	20.5	86	91	60	13	60	148	97	24.5	12.9	10	8.5	18.5	30.5	30.5	M10x17	16	45	38	M12x24	105	22.5	103.8	146.71	2.73	10.25
PGHH45HA	70	9.5	20.5	86	91	60	13	80	179.8	128.8	24.5	12.9	10	8.5	18.5	30.5	30.5	M10x17	16	45	38	M12x24	105	22.5	125.3	191.85	3.61	10.25
PGHH55CA	80	13	23.5	100	106	75	12.5	75	172.7	117.7	26	12.9	11	8.5	22	29	28.5	M12x18	17.5	53	44	M14x25	120	30	153.2	211.23	4.17	14.92
PGHH55HA	80	13	23.5	100	106	75	12.5	95	210.8	155.8	26	12.9	11	8.5	22	29	28.5	M12x18	17.5	53	44	M14x25	120	30	184.9	276.23	5.49	14.92

PGHW-CA / PGHW-HA

HIWIN Linear Guideway PGHW-CA / PGHW-HA Dimensions

型号	组件尺寸(mm)			滑块尺寸(mm)																	导轨尺寸(mm)					基本动额定负荷	基本静额定负荷	重量
型号	H	H₁	N	W	W₁	B	B₁	C	L	L₁	L₂	G	G₁	D₁	M	K	K₁	K₂	T	T1	W_R	H_R	M1xl1	P	E	C(kN)	C₀(kN)	滑块(kg)	导轨(kg/m)
PGHW20CA	30	4.6	21.5	63	52	53	5	40	90.5	50.5	25	12	6	5	M6	6	6	10	8	10	20	17.5	M6x10	60	20	27.1	36.68	0.4	2.05
PGHW20HA	30	4.6	21.5	63	52	53	5	40	105.2	65.2	25	12	6	5	M6	6	6	10	8	10	20	17.5	M6x10	60	20	32.7	47.96	0.52	2.05
PGHW25CA	36	5.5	23.5	70	55.4	57	6.5	45	95	58	22.5	12	6	5	M8	6	5	10	8	14	23	22	M6x12	60	20	34.9	52.82	0.59	3.05
PGHW25HA	36	5.5	23.5	70	55.4	57	6.5	45	116	78.6	22.5	12	6	5	M8	6	5	10	8	14	23	22	M6x12	60	20	42.2	69.07	0.8	3.05
PGHW30CA	42	6	31	90	67	72	9	52	110	70	23	12	6	5	M10	6.5	10.8	16	8.5	16	28	26	M8x15	80	20	48.5	71.87	1.09	4.31
PGHW30HA	42	6	31	90	67	72	9	52	133	93	23	12	6	5	M10	6.5	10.8	16	8.5	16	28	26	M8x15	80	20	58.6	93.99	1.44	4.31
PGHW35CA	48	7.5	33	100	77	82	9	62	123	80	23.4	12	7	5	M10	9	12.6	16.5	10.1	18	34	29	M8x17	80	20	64.6	93.88	1.56	6.14
PGHW35HA	48	7.5	33	100	77	82	9	62	148.8	105.8	23.4	12	7	5	M10	9	12.6	16.5	10.1	18	34	29	M8x17	80	20	77.9	122.77	2.06	6.14
PGHW45CA	60	9.5	37.5	120	91	100	10	80	148	97	24.5	12.9	10	8.5	M12	8.5	20	20	15.1	22	45	38	M12x24	105	22.5	103.8	146.71	2.79	10.25
PGHW45HA	60	9.5	37.5	120	91	100	10	80	179.8	128.8	24.5	12.9	10	8.5	M12	8.5	20	20	15.1	22	45	38	M12x24	105	22.5	125.3	191.85	3.69	10.25
PGHW55CA	70	13	43.5	140	106	116	12	95	172.7	117.7	26	12.9	11	8.5	M14	12	19	18.5	17.5	26.5	53	44	M14x25	120	30	153.2	211.23	4.52	14.92
PGHW55HA	70	13	43.5	140	106	116	12	95	210.8	155.8	26	12.9	11	8.5	M14	12	19	18.5	17.5	26.5	53	44	M14x25	120	30	184.9	276.23	5.96	14.92

PGHW-CB/ PGHW-HB

HIWIN Linear Guideway PGHW-CB/ PGHW-HB Dimensions

型号	组件尺寸(mm)			滑块尺寸(mm)																		导轨尺寸(mm)					基本动额定负荷	基本静额定负荷	重量
型号	H	H₁	N	W	W₁	B	B₁	C	L	L₁	L₂	G	G₁	D₁	M	K	K₁	K₂	T	T1	T2	W_R	H_R	M1xl1	P	E	C(kN)	C₀(kN)	滑块(kg)	导轨(kg/m)
PGHW20CB	30	4.6	21.5	63	52	53	5	40	90.5	50.5	25	12	6	5	Ø6	6	6	10	8	10	9.5	20	17.5	M6x10	60	20	27.1	36.68	0.4	2.05
PGHW20HB	30	4.6	21.5	63	52	53	5	40	105.2	65.2	25	12	6	5	Ø6	6	6	10	8	10	9.5	20	17.5	M6x10	60	20	32.7	47.96	0.52	2.05
PGHW25CB	36	5.5	23.5	70	55.4	57	6.5	45	95	58	22.5	12	6	5	Ø7	6	5	10	8	14	10	23	22	M6x12	60	20	34.9	52.82	0.59	3.05
PGHW25HB	36	5.5	23.5	70	55.4	57	6.5	45	116	78.6	22.5	12	6	5	Ø7	6	5	10	8	14	10	23	22	M6x12	60	20	42.2	69.07	0.8	3.05
PGHW30CB	42	6	31	90	67	72	9	52	110	70	23	12	6	5	Ø9	6.5	10.8	16	8.5	16	10	28	26	M8x15	80	20	48.5	71.87	1.09	4.31
PGHW30HB	42	6	31	90	67	72	9	52	133	93	23	12	6	5	Ø9	6.5	10.8	16	8.5	16	10	28	26	M8x15	80	20	58.6	93.99	1.44	4.31
PGHW35CB	48	7.5	33	100	77	82	9	62	123	80	23.4	12	7	5	Ø9	9	12.6	16.5	10.1	18	13	34	29	M8x17	80	20	64.6	93.88	1.56	6.14
PGHW35HB	48	7.5	33	100	77	82	9	62	148.8	105.8	23.4	12	7	5	Ø9	9	12.6	16.5	10.1	18	13	34	29	M8x17	80	20	77.9	122.77	2.06	6.14
PGHW45CB	60	9.5	37.5	120	91	100	10	80	148	97	24.5	12.9	10	8.5	Ø11	8.5	20	20	15.1	22	15	45	38	M12x24	105	22.5	103.8	146.71	2.79	10.25
PGHW45HB	60	9.5	37.5	120	91	100	10	80	179.8	128.8	24.5	12.9	10	8.5	Ø11	8.5	20	20	15.1	22	15	45	38	M12x24	105	22.5	125.3	191.85	3.69	10.25
PGHW55CB	70	13	43.5	140	106	116	12	95	172.7	117.7	26	12.9	11	8.5	Ø14	12	19	18.5	17.5	26.5	17	53	44	M14x25	120	30	153.2	211.23	4.52	14.92
PGHW55HB	70	13	43.5	140	106	116	12	95	210.8	155.8	26	12.9	11	8.5	Ø14	12	19	18.5	17.5	26.5	17	53	44	M14x25	120	30	184.9	276.23	5.96	14.92

PGHW-CC/ PGHW-HC

HIWIN Linear Guideway PGHW-CC / PGHW-HC Dimensions

型号	组件尺寸(mm)			滑块尺寸(mm)																		导轨尺寸(mm)					基本动额定负荷	基本静额定负荷	重量
型号	H	H₁	N	W	W₁	B	B₁	C	L	L₁	L₂	G	G₁	D₁	M	K	K₁	K₂	T	T1	T2	W_R	H_R	M1xl1	P	E	C(kN)	C₀(kN)	滑块(kg)	导轨(kg/m)
PGHW20CC	30	4.6	21.5	63	52	53	5	40	90.5	50.5	25	12	6	5	M6	6	6	10	8	10	9.5	20	17.5	M6x10	60	20	27.1	36.68	0.4	2.05
PGHW20HC	30	4.6	21.5	63	52	53	5	40	105.2	65.2	25	12	6	5	M6	6	6	10	8	10	9.5	20	17.5	M6x10	60	20	32.7	47.96	0.52	2.05
PGHW25CC	36	5.5	23.5	70	55.4	57	6.5	45	95	58	22.5	12	6	5	M8	6	5	10	8	14	10	23	22	M6x12	60	20	34.9	52.82	0.59	3.05
PGHW25HC	36	5.5	23.5	70	55.4	57	6.5	45	116	78.6	22.5	12	6	5	M8	6	5	10	8	14	10	23	22	M6x12	60	20	42.2	69.07	0.8	3.05
PGHW30CC	42	6	31	90	67	72	9	52	110	70	23	12	6	5	M10	6.5	10.8	16	8.5	16	10	28	26	M8x15	80	20	48.5	71.87	1.09	4.31
PGHW30HC	42	6	31	90	67	72	9	52	133	93	23	12	6	5	M10	6.5	10.8	16	8.5	16	10	28	26	M8x15	80	20	58.6	93.99	1.44	4.31
PGHW35CC	48	7.5	33	100	77	82	9	62	123	80	23.4	12	7	5	M10	9	12.6	16.5	10.1	18	13	34	29	M8x17	80	20	64.6	93.88	1.56	6.14
PGHW35HC	48	7.5	33	100	77	82	9	62	148.8	105.8	23.4	12	7	5	M10	9	12.6	16.5	10.1	18	13	34	29	M8x17	80	20	77.9	122.77	2.06	6.14
PGHW45CC	60	9.5	37.5	120	91	100	10	80	148	97	24.5	12.9	10	8.5	M12	8.5	20	20	15.1	22	15	45	38	M12x24	105	22.5	103.8	146.71	2.79	10.25
PGHW45HC	60	9.5	37.5	120	91	100	10	80	179.8	128.8	24.5	12.9	10	8.5	M12	8.5	20	20	15.1	22	15	45	38	M12x24	105	22.5	125.3	191.85	3.69	10.25
PGHW55CC	70	13	43.5	140	106	116	12	95	172.7	117.7	26	12.9	11	8.5	M14	12	19	18.5	17.5	26.5	17	53	44	M14x25	120	30	153.2	211.23	4.52	14.92
PGHW55HC	70	13	43.5	140	106	116	12	95	210.8	155.8	26	12.9	11	8.5	M14	12	19	18.5	17.5	26.5	17	53	44	M14x25	120	30	184.9	276.23	5.96	14.92

PGHL-CA / PGHL-HA

HIWIN Linear Guideway PGHL-CA / PGHL-HA Dimensions

型号	组件尺寸(mm)			滑块尺寸(mm)																导轨尺寸(mm)					基本动额定负荷	基本静额定负荷	重量
型号	H	H₁	N	W	W₁	B	B₁	C	L	L₁	L₂	G	G₁	D₁	K	K₁	K₂	Mxl	T	W_R	H_R	M1xl1	P	E	C(kN)	C₀(kN)	滑块(kg)	导轨(kg/m)
PGHL25CA	36	5.5	12.5	48	55.4	35	6.5	35	95	58	22.5	12	6	5	6	9	14	M6x6	8	23	22	M6x12	60	20	34.9	52.82	0.51	3.05
PGHL25HA	36	5.5	12.5	48	55.4	35	6.5	50	116	78.6	22.5	12	6	5	6	9	14	M6x6	8	23	22	M6x12	60	20	42.2	69.07	0.69	3.05
PGHL30CA	42	6	16	60	67	40	10	40	110	70	23	12	6	5	6.5	10.8	16	M8x10	8.5	28	26	M8x15	80	20	48.5	71.87	0.88	4.31
PGHL30HA	42	6	16	60	67	40	10	60	133	93	23	12	6	5	6.5	10.8	16	M8x10	8.5	28	26	M8x15	80	20	58.6	93.99	1.16	4.31
PGHL35CA	48	7.5	18	70	77	50	10	50	123	80	23.4	12	7	5	9	12.6	16.5	M8x12	10.2	34	29	M8x17	80	20	64.6	93.88	1.45	6.14
PGHL35HA	48	7.5	18	70	77	50	10	72	148.8	105.8	23.4	12	7	5	9	12.6	16.5	M8x12	10.2	34	29	M8x17	80	20	77.9	122.77	1.92	6.14
PGHL45CA	60	9.5	20.5	86	91	60	13	60	148	97	24.5	12.9	10	8.5	8.5	20.5	20.5	M10x17	16	45	38	M12x24	105	22.5	103.8	146.71	2.73	10.25
PGHL45HA	60	9.5	20.5	86	91	60	13	80	179.8	128.8	24.5	12.9	10	8.5	8.5	20.5	20.5	M10x17	16	45	38	M12x24	105	22.5	125.3	191.85	3.61	10.25
PGHL55CA	70	13	23.5	100	106	75	12.5	75	172.7	117.7	26	12.9	11	8.5	12	19	18.5	M12x18	17.5	53	44	M14x25	120	30	153.2	211.23	4.17	14.92
PGHL55HA	70	13	23.5	100	106	75	12.5	95	210.8	155.8	26	12.9	11	8.5	12	19	18.5	M12x18	17.5	53	44	M14x25	120	30
