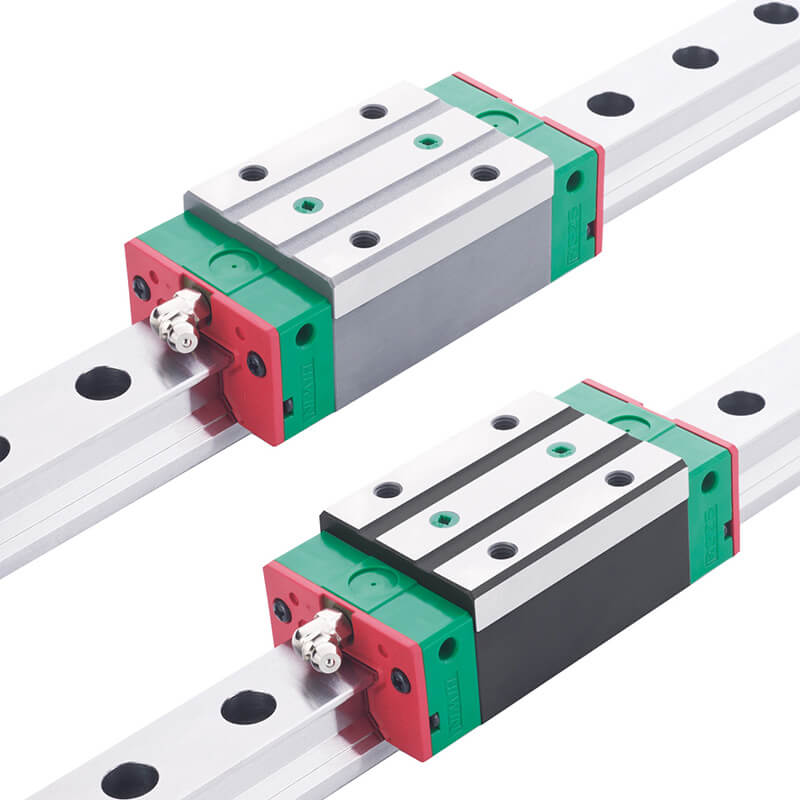

RG 系列滚柱式直线导轨

产品规格说明

RG系列分为非互换性及互换性型两种直线导轨，两者规格尺寸相同，主要差异点在于互换性型之滑块、滑轨可单独互换使用，较便利，但其组合精度无法达到非互换性型之超精密级以上的精度，不过由于HIWIN互换性型之组合精度目前已达到一定的水平，对不需配对安装直线导轨的客户而言，是一项便利的选择。直线导轨的产品规格型号主要标明直线导轨尺寸、型式、精度等级、预压等规格要求，以利订货时双方对产品的确认。

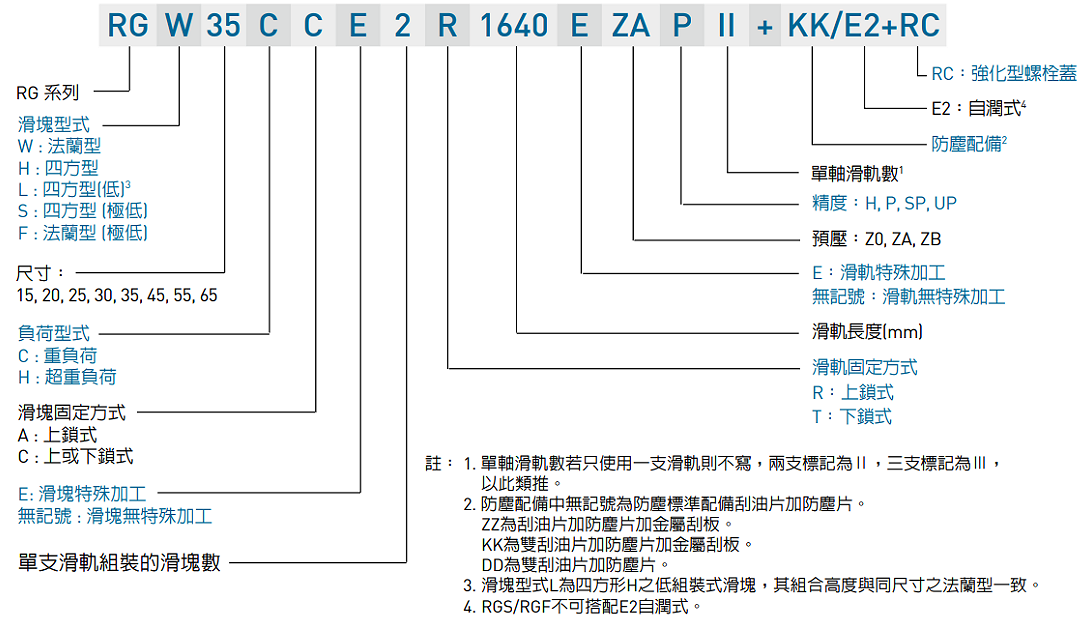

(1) 非互换性直线导轨产品型号

(2) 互换性直线导轨产品型号

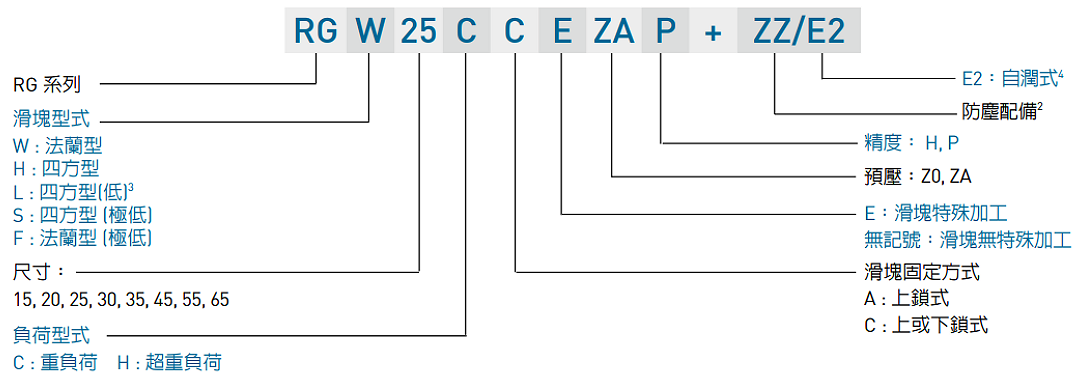

互换型滑块产品型号

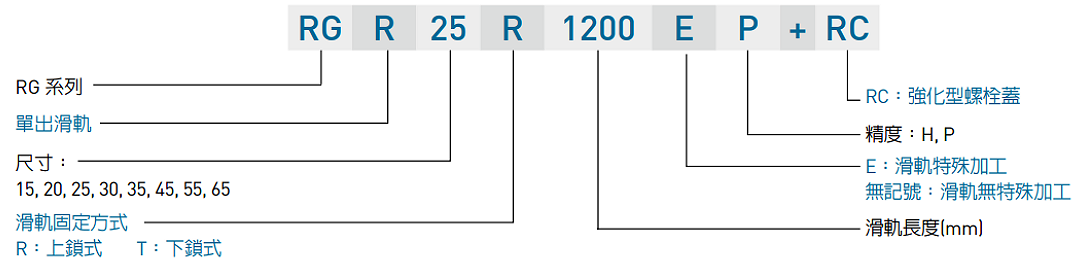

互换型滑轨产品型号

RGH-CA / RGH-HA

HIWIN Linear Guideway RGH-CA / RGH-HA Dimensions

型号	组件尺寸(mm)			滑块尺寸(mm)													导轨尺寸(mm)							导轨的固定螺栓尺寸	基本动额定负荷	基本静额定负荷	容许静力矩			重量
型号	H	H₁	N	W	B	B₁	C	L₁	L	K₁	K₂	G	Mxl	T	H₂	H₃	W_R	H_R	D	h	d	P	E	(mm)	C(kN)	C₀(kN)	M_R(kN-m)	M_P(kN-m)	M_Y(kN-m)	滑块(kg)	导轨(kg/m)
RGH15CA	28	4	9.5	34	26	4	26	45	68	13.4	4.7	5.3	M4x8	6	7.6	10.1	15	16.5	7.5	5.7	4.5	30	20	M4x16	11.3	24	0.311	0.173	0.173	0.2	1.8
RGH20CA	34	5	12	44	32	6	36	57.5	86	15.8	6	5.3	M5x8	8	8.3	8.3	20	21	9.5	8.5	6	30	20	M5x20	21.3	46.7	0.647	0.46	0.46	0.4	2.76
RGH20HA	34	5	12	44	32	6	50	77.5	106	18.8	6	5.3	M5x8	8	8.3	8.3	20	21	9.5	8.5	6	30	20	M5x20	26.9	63	0.872	0.837	0.837	0.53	2.76
RGH25CA	40	5.5	12.5	48	35	6.5	35	64.5	97.9	20.75	7.25	12	M6x8	9.5	10.2	10	23	23.6	11	9	7	30	20	M6x20	27.7	57.1	0.758	0.605	0.605	0.61	3.08
RGH25HA	40	5.5	12.5	48	35	6.5	50	81	114.4	21.5	7.25	12	M6x8	9.5	10.2	10	23	23.6	11	9	7	30	20	M6x20	33.9	73.4	0.975	0.991	0.991	0.75	3.08
RGH30CA	45	6	16	60	40	10	40	71	109.8	23.5	8	12	M8x10	9.5	9.5	10.3	28	28	14	12	9	40	20	M8x25	39.1	82.1	1.445	1.06	1.06	0.9	4.41
RGH30HA	45	6	16	60	40	10	60	93	131.8	24.5	8	12	M8x10	9.5	9.5	10.3	28	28	14	12	9	40	20	M8x25	48.1	105	1.846	1.712	1.712	1.16	4.41
RGH35CA	55	6.5	18	70	50	10	50	79	124	22.5	10	12	M8x12	12	16	19.6	34	30.2	14	12	9	40	20	M8x25	57.9	105.2	2.17	1.44	1.44	1.57	6.06
RGH35HA	55	6.5	18	70	50	10	72	106.5	151.5	25.25	10	12	M8x12	12	16	19.6	34	30.2	14	12	9	40	20	M8x25	73.1	142	2.93	2.6	2.6	2.06	6.06
RGH45CA	70	8	20.5	86	60	13	60	106	153.2	31	10	12.9	M10x17	16	20	24	45	38	20	17	14	52.5	22.5	M12x35	92.6	178.8	4.52	3.05	3.05	3.18	9.97
RGH45HA	70	8	20.5	86	60	13	80	139.8	187	37.9	10	12.9	M10x17	16	20	24	45	38	20	17	14	52.5	22.5	M12x35	116	230.9	6.33	5.47	5.47	4.13	9.97
RGH55CA	80	10	23.5	100	75	12.5	75	125.5	183.7	37.75	12.5	12.9	M12x18	17.5	22	27.5	53	44	23	20	16	60	30	M14x45	130.5	252	8.01	5.4	5.4	4.89	13.98
RGH55HA	80	10	23.5	100	75	12.5	95	173.8	232	51.9	12.5	12.9	M12x18	17.5	22	27.5	53	44	23	20	16	60	30	M14x45	167.8	348	11.15	10.25	10.25	6.68	13.98
RGH65CA	90	12	31.5	126	76	25	70	160	232	60.8	15.8	12.9	M16x20	25	15	15	63	53	26	22	18	75	35	M16x50	213	411.6	16.2	11.59	11.59	8.89	20.22
RGH65HA	90	12	31.5	126	76	25	120	223	295	67.3	15.8	12.9	M16x20	25	15	15	63	53	26	22	18	75	35	M16x50	275.3	572.7	22.55	22.17	22.17	12.13	20.22

RGL-CA / RGL-HA

HIWIN Linear Guideway RGL-CA / RGL-HA Dimensions

型号	组件尺寸(mm)			滑块尺寸(mm)													导轨尺寸(mm)							导轨的固定螺栓尺寸	基本动额定负荷	基本静额定负荷	容许静力矩			重量
型号	H	H₁	N	W	B	B₁	C	L₁	L	K₁	K₂	G	Mxl	T	H₂	H₃	W_R	H_R	D	h	d	P	E	(mm)	C(kN)	C₀(kN)	M_R(kN-m)	M_P(kN-m)	M_Y(kN-m)	滑块(kg)	导轨(kg/m)
RGL15CA	24	4	9.5	34	26	4	26	45	68	13.4	4.7	5.3	M4x5.5	6	3.6	6.1	15	16.5	7.5	5.7	4.5	30	20	M4x16	11.3	24	0.311	0.173	0.173	0.15	1.8
RGL20CA	30	5	12	44	32	6	36	57.5	86	15.8	6	5.3	M5x6	8	4.3	4.3	20	21	9.5	8.5	6	30	20	M5x20	21.3	46.7	0.647	0.46	0.46	0.32	2.76
RGL20HA	30	5	12	44	32	6	50	77.5	106	18.8	6	5.3	M5x6	8	4.3	4.3	20	21	9.5	8.5	6	30	20	M5x20	26.9	63	0.872	0.837	0.837	0.42	2.76
RGL25CA	36	5.5	12.5	48	35	6.5	35	64.5	97.9	20.75	7.25	12	M6x8	9.5	6.2	6	23	23.6	11	9	7	30	20	M6x20	27.7	57.1	0.758	0.605	0.605	0.51	3.08
RGL25HA	36	5.5	12.5	48	35	6.5	50	81	114.4	21.5	7.25	12	M6x8	9.5	6.2	6	23	23.6	11	9	7	30	20	M6x20	33.9	73.4	0.975	0.991	0.991	0.63	3.08
RGL30CA	42	6	16	60	40	10	40	71	109.8	23.5	8	12	M8x10	9.5	6.5	7.3	28	28	14	12	9	40	20	M8x25	39.1	82.1	1.445	1.06	1.06	0.8	4.41
RGL30HA	42	6	16	60	40	10	60	93	131.8	24.5	8	12	M8x10	9.5	6.5	7.3	28	28	14	12	9	40	20	M8x25	48.1	105	1.846	1.712	1.712	1.03	4.41
RGL35CA	48	6.5	18	70	50	10	50	79	124	22.5	10	12	M8x12	12	9	12.6	34	30.2	14	12	9	40	20	M8x25	57.9	105.2	2.17	1.44	1.44	1.27	6.06
RGL35HA	48	6.5	18	70	50	10	72	106.5	151.5	25.25	10	12	M8x12	12	9	12.6	34	30.2	14	12	9	40	20	M8x25	73.1	142	2.93	2.6	2.6	1.65	6.06
RGL45CA	60	8	20.5	86	60	13	60	106	153.2	31	10	12.9	M10x17	16	10	14	45	38	20	17	14	52.5	22.5	M12x35	92.6	178.8	4.52	3.05	3.05	2.47	9.97
RGL45HA	60	8	20.5	86	60	13	80	139.8	187	37.9	10	12.9	M10x17	16	10	14	45	38	20	17	14	52.5	22.5	M12x35	116	230.9	6.33	5.47	5.47	3.2	9.97
RGL55CA	70	10	23.5	100	75	12.5	75	125.5	183.7	37.75	12.5	12.9	M12x18	17.5	12	17.5	53	44	23	20	16	60	30	M14x45	130.5	252	8.01	5.4	5.4	3.91	13.98
RGL55HA	70	10	23.5	100	75	12.5	95	173.8	232	51.9	12.5	12.9	M12x18	17.5	12	17.5	53	44	23	20	16	60	30	M14x45	167.8	348	11.15	10.25	10.25	5.32	13.98

RGW-CC / RGW-HC

HIWIN Linear Guideway RGW-CC / RGW-HC Dimensions

型号	组件尺寸(mm)			滑块尺寸(mm)															导轨尺寸(mm)							导轨的固定螺栓尺寸	基本动额定负荷	基本静额定负荷	容许静力矩			重量
型号	H	H₁	N	W	B	B₁	C	C₁	L₁	L	K₁	K₂	G	M	T	T₁	H₂	H₃	W_R	H_R	D	h	d	P	E	(mm)	C(kN)	C₀(kN)	M_R(kN-m)	M_P(kN-m)	M_Y(kN-m)	滑块(kg)	导轨(kg/m)
RGW15CC	24	4	16	47	38	4.5	30	26	45	68	11.4	4.7	5.3	M5	6	6.95	3.6	6.1	15	16.5	7.5	5.7	4.5	30	20	M4x16	11.3	24	0.311	0.173	0.173	0.22	1.8
RGW20CC	30	5	21.5	63	53	5	40	35	57.5	86	13.8	6	5.3	M6	8	10	4.3	4.3	20	21	9.5	8.5	6	30	20	M5x20	21.3	46.7	0.647	0.46	0.46	0.47	2.76
RGW20HC	30	5	21.5	63	53	5	40	35	77.5	106	23.8	6	5.3	M6	8	10	4.3	4.3	20	21	9.5	8.5	6	30	20	M5x20	26.9	63	0.872	0.837	0.837	0.63	2.76
RGW25CC	36	5.5	23.5	70	57	6.5	45	40	64.5	97.9	15.75	7.25	12	M8	9.5	10	6.2	6	23	23.6	11	9	7	30	20	M6x20	27.7	57.1	0.758	0.605	0.605	0.72	3.08
RGW25HC	36	5.5	23.5	70	57	6.5	45	40	81	114.4	24	7.25	12	M8	9.5	10	6.2	6	23	23.6	11	9	7	30	20	M6x20	33.9	73.4	0.975	0.991	0.991	0.91	3.08
RGW30CC	42	6	31	90	72	9	52	44	71	109.8	17.5	8	12	M10	9.5	10	6.5	7.3	28	28	14	12	9	40	20	M8x25	39.1	82.1	1.445	1.06	1.06	1.16	4.41
RGW30HC	42	6	31	90	72	9	52	44	93	131.8	28.5	8	12	M10	9.5	10	6.5	7.3	28	28	14	12	9	40	20	M8x25	48.1	105	1.846	1.712	1.712	1.52	4.41
RGW35CC	48	6.5	33	100	82	9	62	52	79	124	16.5	10	12	M10	12	13	9	12.6	34	30.2	14	12	9	40	20	M8x25	57.9	105.2	2.17	1.44	1.44	1.75	6.06
RGW35HC	48	6.5	33	100	82	9	62	52	106.5	151.5	30.25	10	12	M10	12	13	9	12.6	34	30.2	14	12	9	40	20	M8x25	73.1	142	2.93	2.6	2.6	2.4	6.06
RGW45CC	60	8	37.5	120	100	10	80	60	106	153.2	21	10	12.9	M12	14	15	10	14	45	38	20	17	14	52.5	22.5	M12x35	92.6	178.8	4.52	3.05	3.05	3.43	9.97
RGW45HC	60	8	37.5	120	100	10	80	60	139.8	187	37.9	10	12.9	M12	14	15	10	14	45	38	20	17	14	52.5	22.5	M12x35	116	230.9	6.33	5.47	5.47	4.57	9.97
RGW55CC	70	10	43.5	140	116	12	95	70	125.5	183.7	27.75	12.5	12.9	M14	16	17	12	17.5	53	44	23	20	16	60	30	M14x45	130.5	252	8.01	5.4	5.4	5.43	13.98
RGW55HC	70	10	43.5	140	116	12	95	70	173.8	232	51.9	12.5	12.9	M14	16	17	12	17.5	53	44	23	20	16	60	30	M14x45	167.8	348	11.15	10.25	10.25	7.61	13.98
RGW 65CC	90	12	53.5	170	142	14	110	82	160	232	40.8	15.8	12.9	M16	22	23	15	15	63	53	26	22	18	75	35	M16x50	213	411.6	16.2	11.59	11.59	11.63	20.22
RGW 65HC	90	12	53.5	170	142	14	110	82	223	295	72.3	15.8	12.9	M16	22	23	15	15	63	53	26	22	18	75	35	M16x50	275.3	572.7	22.55	22.17	22.17	16.58	20.22

RGS-CA / RGS-HA

HIWIN Linear Guideway RGS-CA / RGS-HA Dimensions

型号	组件尺寸(mm)			滑块尺寸(mm)													导轨尺寸(mm)							导轨的固定螺栓尺寸	基本动额定负荷	基本静额定负荷	容许静力矩			重量
型号	H	H₁	N	W	B	B₁	C	L₁	L	K₁	K₂	G	Mxl	T	H₂	H₃	W_R	H_R	D	h	d	P	E	(mm)	C(kN)	C₀(kN)	M_R(kN-m)	M_P(kN-m)	M_Y(kN-m)	滑块(kg)	导轨(kg/m)
RGS35CA	44	6.5	18	70	50	10	50	79	124	22.5	10	12	M8x9	12	6.5	7.8	34	30.2	14	12	9	40	20	M8x25	57.9	105.2	2.17	1.44	1.44	1.12	6.06
RGS35HA	44	6.5	18	70	50	10	72	106.5	151.5	25.25	10	12	M8x9	12	6.5	7.8	34	30.2	14	12	9	40	20	M8x25	73.1	142	2.93	2.6	2.6	1.45	6.06
RGS45CA	52	8	20.5	86	60	13	60	106	153.2	31	10	12.9	M10x11	16	7	7	45	38	20	17	14	52.5	22.5	M12x35	92.6	178.8	4.52	3.05	3.05	1.96	9.97
RGS45HA	52	8	20.5	86	60	13	80	139.8	187	37.9	10	12.9	M10x11	16	7	7	45	38	20	17	14	52.5	22.5	M12x35	116	230.9	6.33	5.47	5.47	2.5	9.97

RGF-CC / RGF-HC

HIWIN Linear Guideway RGF-CC / RGF-HC Dimensions

型号	组件尺寸(mm)			滑块尺寸(mm)															导轨尺寸(mm)							导轨的固定螺栓尺寸	基本动额定负荷	基本静额定负荷	容许静力矩			重量
型号	H	H₁	N	W	B	B₁	C	C₁	L₁	L	K₁	K₂	G	M	T	T₁	H₂	H₃	W_R	H_R	D	h	d	P	E	(mm)	C(kN)	C₀(kN)	M_R(kN-m)	M_P(kN-m)	M_Y(kN-m)	滑块(kg)	导轨(kg/m)
RGF35CC	44	6.5	33	100	82	9	62	52	79	124	16.5	10	12	M10	12	13	6.5	7.8	34	30.2	14	12	9	40	20	M8x25	57.9	105.2	2.17	1.44	1.44	1.52	6.06
RGF35HC	44	6.5	33	100	82	9	62	52	106.5	151.5	30.25	10	12	M10	12	13	6.5	7.8	34	30.2	14	12	9	40	20	M8x25	73.1	142	2.93	2.6	2.6	2.08	6.06
RGF45CC	52	8	37.5	120	100	10	80	60	106	153.2	21	10	12.9	M12	14	15	7	7	45	38	20	17	14	52.5	22.5	M12x35	92.6	178.8	4.52	3.05	3.05	2.67	9.97
RGF45HC	52	8	37.5	120	100	10	80	60	139.8	187	37.9	10	12.9	M12	14	15	7	7	45	38	20	17	14	52.5	22.5
