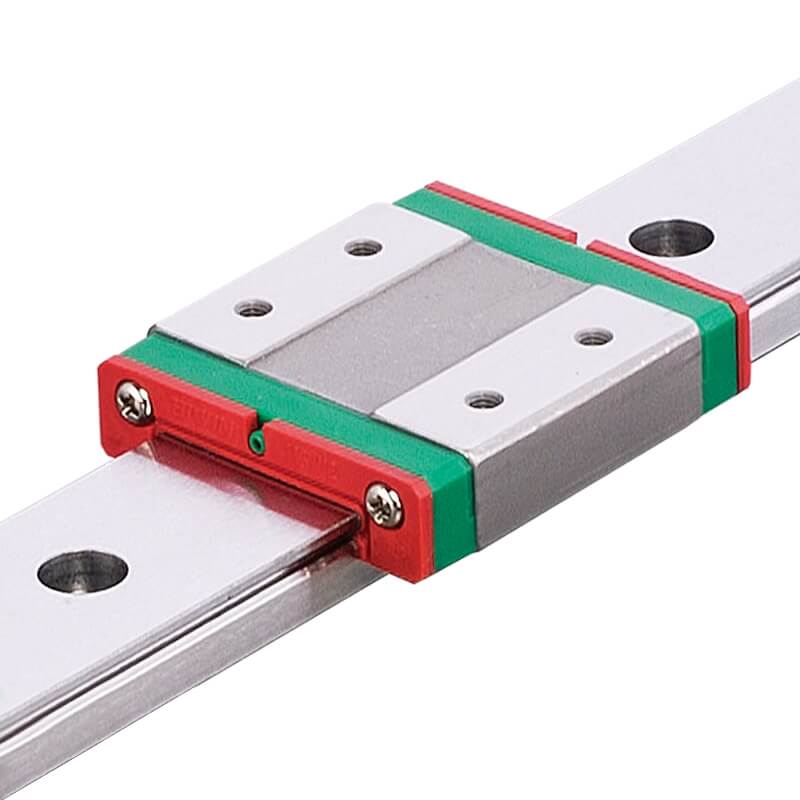

MG 系列微小型直线导轨

产品规格说明

非互换性型及互换性型两种直线导轨，两者规格尺寸相同，主要差异点在于互换性型之滑块、滑轨可单出互换使用，较便利，但其组合精度无法达到非互换性型之精度需求，不过由于HIWIN在制造上有良好的尺寸控制及严格的质量要求，互换性型之组合精度目前已达到一定的水平，对不需配对安装直线导轨的客户而言，是一项很好的选择。产品型号主要标明系列、尺寸、型式、精度等级、预压等规格要求，以利订货时双方对产品的确认。

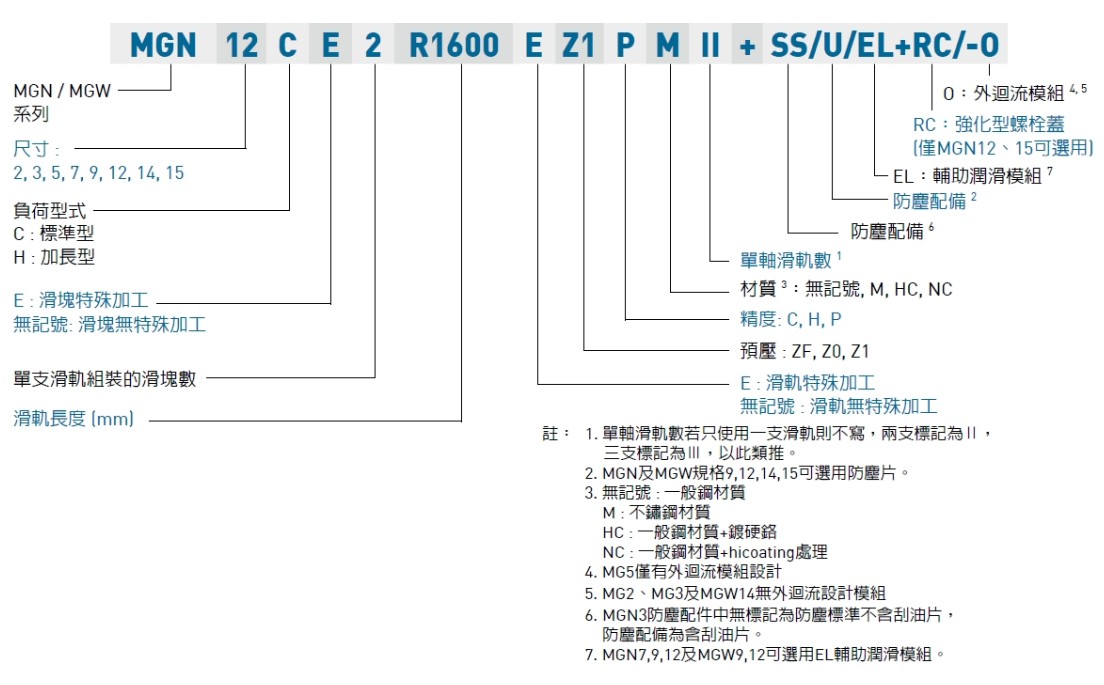

(1) 非互换性直线导轨产品型号

(2) 互换性直线导轨产品型号

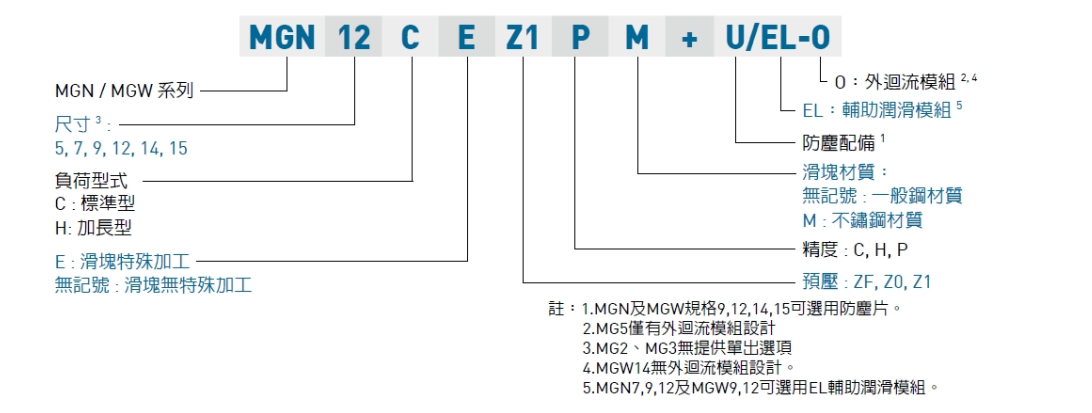

单出滑块产品型号

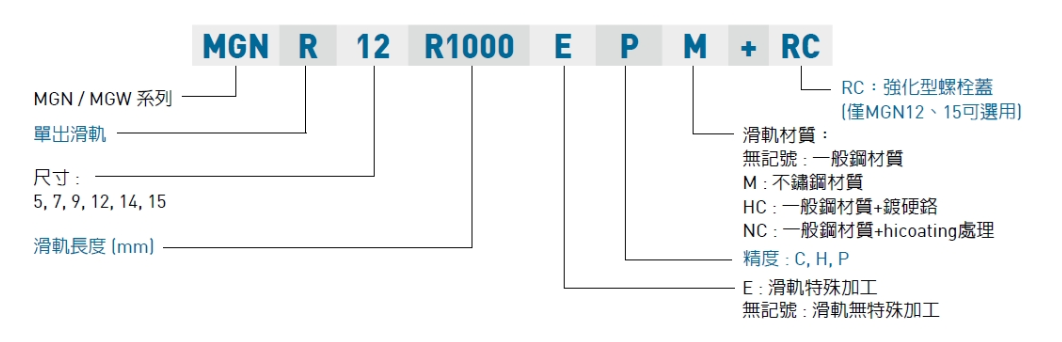

单出滑轨产品型号

MGN-C / MGN-H

HIWIN Linear Guideway MGN-C / MGN-H Dimensions

型号	组件尺寸(mm)			滑块尺寸(mm)										导轨尺寸(mm)							导轨的固定螺栓尺寸	基本动额定负荷	基本静额定负荷	容许静力矩			重量
型号	H	H₁	N	W	B	B₁	C	L₁	L	G	G_n	Mxl	H₂	W_R	H_R	D	h	d	P	E	(mm)	C(kN)	C₀(kN)	M_R(N-m)	M_P(N-m)	M_Y(N-m)	滑块(kg)	导轨(kg/m)
MGN2C	3.2	0.7	2	6	-	3	4	9.5	12.5	-	-	M1.4THRU	-	2	2	M1THRU	M1THRU	M1THRU	8	4	M1	0.22	0.4	0.42	0.63	0.63	0.001	0.03
MGN3C	4	1	2.5	8	-	4	3.5	7	11.3	-	-	M1.6x1.3	-	3	2.6	M1.6THRU	M1.6THRU	M1.6THRU	10	5	M1.6	0.29	0.44	0.7	0.5	0.5	0.001	0.05
MGN3H	4	1	2.5	8	-	4	5.5	11	15.3	-	-	M2x1.3	-	3	2.6	M1.6THRU	M1.6THRU	M1.6THRU	10	5	M1.6	0.39	0.68	1	1.3	1.3	0.002	0.05
MGN7C	8	1.5	5	17	12	2.5	8	13.5	22.5	-	Ø1.2	M2x2.5	1.5	7	4.8	4.2	2.3	2.4	15	5	M2x6	0.98	1.24	4.7	2.84	2.84	0.01	0.22
MGN7H	8	1.5	5	17	12	2.5	13	21.8	30.8	-	Ø1.2	M2x2.5	1.5	7	4.8	4.2	2.3	2.4	15	5	M2x6	1.37	1.96	7.64	4.8	4.8	0.015	0.22
MGN9C	10	2	5.5	20	15	2.5	10	18.9	28.9	-	Ø1.4	M3x3	1.8	9	6.5	6	3.5	3.5	20	7.5	M3x8	1.86	2.55	11.76	7.35	7.35	0.016	0.38
MGN9H	10	2	5.5	20	15	2.5	16	29.9	39.9	-	Ø1.4	M3x3	1.8	9	6.5	6	3.5	3.5	20	7.5	M3x8	2.55	4.02	19.6	18.62	18.62	0.026	0.38
MGN12C	13	3	7.5	27	20	3.5	15	21.7	34.7	-	Ø2	M3x3.5	2.5	12	8	6	4.5	3.5	25	10	M3x8	2.84	3.92	25.48	13.72	13.72	0.034	0.65
MGN12H	13	3	7.5	27	20	3.5	20	32.4	45.4	-	Ø2	M3x3.5	2.5	12	8	6	4.5	3.5	25	10	M3x8	3.72	5.88	38.22	36.26	36.26	0.054	0.65
MGN15C	16	4	8.5	32	25	3.5	20	26.7	42.1	4.5	M3	M3x4	3	15	10	6	4.5	3.5	40	15	M3x10	4.61	5.59	45.08	21.56	21.56	0.059	1.06
MGN15H	16	4	8.5	32	25	3.5	25	43.4	58.8	4.5	M3	M3x4	3	15	10	6	4.5	3.5	40	15	M3x10	6.37	9.11	73.5	57.82	57.82	0.092	1.06

MGW-C / MGW-H

HIWIN Linear Guideway MGW-C / MGW-H Dimensions

型号	组件尺寸(mm)			滑块尺寸(mm)										导轨尺寸(mm)								导轨的固定螺栓尺寸	基本动额定负荷	基本静额定负荷	容许静力矩			重量
型号	H	H₁	N	W	B	B₁	C	L₁	L	G	G_n	Mxl	H₂	W_R	W_B	H_R	D	h	d	P	E	(mm)	C(kN)	C₀(kN)	M_R(N-m)	M_P(N-m)	M_Y(N-m)	滑块(kg)	导轨(kg/m)
MGW2C	4	1	3	10	-	5	6.5	11.9	16.7	-	-	M2x1.3	-	4	-	2.6	2.8	1	1.8	10	5	M1.6	0.41	0.73	1.1	2.2	2.2	0.002	0.07
MGW3C	4.5	1	3	12	-	6	4.5	9.6	15	-	Ø0.5	M2-THRU	0.65	6	-	2.9	3.6	1.5	2.4	15	5	M2	0.54	0.84	2.3	1.3	1.3	0.003	0.13
MGW3H	4.5	1	3	12	-	6	8	14.2	19.6	-	Ø0.5	M2-THRU	0.65	6	-	2.9	3.6	1.5	2.4	15	5	M2	0.68	1.18	3.3	2.7	2.7	0.004	0.13
MGW7C	9	1.9	5.5	25	19	3	10	21	31.2	-	Ø1.2	M3x3	1.85	14	-	5.2	6	3.2	3.5	30	10	M3x6	1.37	2.06	15.7	7.14	7.14	0.02	0.51
MGW7H	9	1.9	5.5	25	19	3	19	30.8	41	-	Ø1.2	M3x3	1.85	14	-	5.2	6	3.2	3.5	30	10	M3x6	1.77	3.14	23.45	15.53	15.53	0.029	0.51
MGW9C	12	2.9	6	30	21	4.5	12	27.5	39.3	-	Ø1.2	M3x3	2.4	18	-	7	6	4.5	3.5	30	10	M3x8	2.75	4.12	40.12	18.96	18.96	0.04	0.91
MGW9H	12	2.9	6	30	23	3.5	24	38.5	50.7	-	Ø1.2	M3x3	2.4	18	-	7	6	4.5	3.5	30	10	M3x8	3.43	5.89	54.54	34	34	0.057	0.91
MGW12C	14	3.4	8	40	28	6	15	31.3	46.1	-	Ø1.2	M3x3.6	2.8	24	-	8.5	8	4.5	4.5	40	15	M4x8	3.92	5.59	70.34	27.8	27.8	0.071	1.49
MGW12H	14	3.4	8	40	28	6	28	45.6	60.4	-	Ø1.2	M3x3.6	2.8	24	-	8.5	8	4.5	4.5	40	15	M4x8	5.1	8.24	102.7	57.37	57.37	0.103	1.49
MGW14C	15	3.5	10	50	35	7.5	18	34.8	49.4	4.7	M3	M4x4.5	3.2	30	-	9	8	4.5	4.5	40	15	M4	5.9	8.44	116.96	48.91	48.91	0.11	1.98
MGW14H	15	3.5	10	50	35	7.5	35	53	67.6	4.7	M3	M4x4.5	3.2	30	-	9	8	4.5	4.5	40	15	M4	7.7	12.33	170.94	102.12	102.12	0.162	1.98
MGW15C	16	3.4	9	60	45	7.5	20	38	54.8	5.2	M3	M4x4.2	3.2	42	23	9.5	8	4.5	4.5	40	15	M4x10	6.77	9.22	199.34	56.66	56.66	0.143	2.86
MGW15H	16	3.4	9	60	45	7.5	35	57	73.8	5.2	M3	M4x4.2	3.2	42	23	9.5	8	4.5	4.5	40	15	M4x10	8.93	13.38	299.01	122.6	122.6	0.215	2.86

MGN-C-O / MGN-H-O

HIWIN Linear Guideway MGN-C-O / MGN-H-O Dimensions

型号	组件尺寸(mm)			滑块尺寸(mm)										导轨尺寸(mm)							导轨的固定螺栓尺寸	基本动额定负荷	基本静额定负荷	容许静力矩			重量
型号	H	H₁	N	W	B	B₁	C	L₁	L	G	G_n	Mxl	H₂	W_R	H_R	D	h	d	P	E	(mm)	C(kN)	C₀(kN)	M_R(N-m)	M_P(N-m)	M_Y(N-m)	滑块(kg)	导轨(kg/m)
MGN5C-O	6	1.5	3.5	12	8	2	-	9.6	16	-	0.8	M2x1.5	1	5	3.6	3.6	0.8	2.4	15	5	M2x6	0.54	0.84	2	1.3	1.3	0.003	0.15
MGN5H-O	6	1.5	3.5	12	8	2	-	12.6	19	-	0.8	M2x1.5	1	5	3.6	3.6	0.8	2.4	15	5	M2x6	0.67	1.08	2.6	2.3	2.3	0.004	0.15
MGN5HL-O	6	1.5	3.5	12	-	6	7	12.6	19	-	0.8	M2.6-THRU	1	5	3.6	3.6	0.8	2.4	15	5	M2x6	0.67	1.08	2.6	2.3	2.3	0.004	0.15
MGN7C-O	8	1.5	5	17	12	2.5	8	13.5	22.5	-	Ø1.2	M2x2.5	1.5	7	4.8	4.2	2.3	2.4	15	5	M2x6	0.98	1.24	4.7	2.84	2.84	0.008	0.22
MGN7H-O	8	1.5	5	17	12	2.5	13	21.8	30.8	-	Ø1.2	M2x2.5	1.5	7	4.8	4.2	2.3	2.4	15	5	M2x6	1.37	1.96	7.64	4.8	4.8	0.012	0.22
MGN9C-O	10	2.2	5.5	20	15	2.5	10	19.4	30	-	Ø1.4	M3x3	1.8	9	6.5	6	3.5	3.5	20	7.5	M3x8	2.01	2.84	13.05	8.97	8.97	0.012	0.38
MGN9H-O	10	2.2	5.5	20	15	2.5	16	29.3	39.9	-	Ø1.4	M3x3	1.8	9	6.5	6	3.5	3.5	20	7.5	M3x8	2.5	3.93	19.71	21.47	21.47	0.02	0.38
MGN12C-O	13	3	7.5	27	20	3.5	15	22	35	-	Ø2	M3x3.5	2.5	12	8	6	4.5	3.5	25	10	M3x8	2.84	3.92	25.48	13.72	13.72	0.025	0.65
MGN12H-O	13	3	7.5	27	20	3.5	20	34.6	47.6	-	Ø2	M3x3.5	2.5	12	8	6	4.5	3.5	25	10	M3x8	4.27	5.9	38.4	37.49	37.49	0.047	0.65
MGN15C-O	16	4	8.5	32	25	3.5	20	26.7	41.3	4.50	M3	M3x4	3	15	10	6	4.5	3.5	40	15	M3x10	4.61	5.59	45.08	21.56	21.56	0.057	1.06
MGN15H-O	16	4	8.5	32	25	3.5	25	43.4	58	4.50	M3	M3x4	3	15	10	6	4.5	3.5	40	15	M3x10	6.37	9.11	73.5	57.82	57.82	0.088	1.06

MGW-C-O / MGW-H-O

HIWIN Linear Guideway MGW-C-O / MGW-H-O Dimensions

型号	组件尺寸(mm)			滑块尺寸(mm)										导轨尺寸(mm)								导轨的固定螺栓尺寸	基本动额定负荷	基本静额定负荷	容许静力矩			重量
型号	H	H₁	N	W	B	B₁	C	L₁	L	G	G_n	Mxl	H₂	W_R	W_B	H_R	D	h	d	P	E	(mm)	C(kN)	C₀(kN)	M_R(N-m)	M_P(N-m)	M_Y(N-m)	滑块(kg)	导轨(kg/m)
MGW5C-O	6.5	1.5	3.5	17	13	2	-	14.1	20.5	-	Ø0.8	M2.5x1.5	1	10	-	4	5.5	1.6	3	20	5	M2.5X7	0.68	1.18	5.5	2.7	2.7	0.006	0.34
MGW5CL-O	6.5	1.5	3.5	17	-	8.5	6.5	14.1	20.5	-	Ø0.8	M3-THRU	1	10	-	4	5.5	1.6	3	20	5	M2.5X7	0.68	1.18	5.5	2.7	2.7	0.006	0.34
MGW7C-O	9	1.9	5.5	25	19	3	10	21	31.2	-	Ø1.2	M3x3	1.85	14	-	5.2	6	3.2	3.5	30	10	M3x6	1.37	2.06	15.7	7.14	7.14	0.018	0.51
MGW7H-O	9	1.9	5.5	25	19	3	19	30.8	41	-	Ø1.2	M3x3	1.85	14	-	5.2	6	3.2	3.5	30	10	M3x6	1.77	3.14	23.45	15.53	15.53	0.026	0.51
MGW9C-O	12	2.95	6	30	21	4.5	12	27.5	39.7	-	Ø1.2	M3x3	2.65	18	-	7	6	4.5	3.5	30	10	M3x8	2.75	4.12	40.12	18.96	18.96	0.038	0.91
MGW9H-O	12	2.95	6	30	23	3.5	24	38.5	50.7	-	Ø1.2	M3x3	2.65	18	-	7	6	4.5	3.5	30	10	M3x8	3.43	5.89	54.54	34	34	0.053	0.91
MGW12C-O	14	3.45	8	40	28	6	15	31.3	45.1	-	Ø1.2	M3x3.6	2.8	24	-	8.5	8	4.5	4.5	40	15	M4x8	3.92	5.59	70.34	27.8	27.8	0.066	1.49
MGW12H-O	14	3.45	8	40	28	6	28	45.6	59.4	-	Ø1.2	M3x3.6	2.8	24	-	8.5	8	4.5	4.5	40	15	M4x8	5.1	8.24	102.7	57.37	57.37	0.093	1.49
MGW15C-O	16	3.45	9	60	45	7.5	20	38	53.8	5.2	M3	M4x4.2	3.2	42	23	9.5	8	4.5	4.5	40	15	M4x10	6.77	9.22	199.34	56.66	56.66	0.138	2.86
MGW15H-O	16	3.45	9	60	45	7.5	35	57	72.8	5.2	M3	M4x4.2	3.2	42	23	9.5	8	4.5	4.5	40	15
